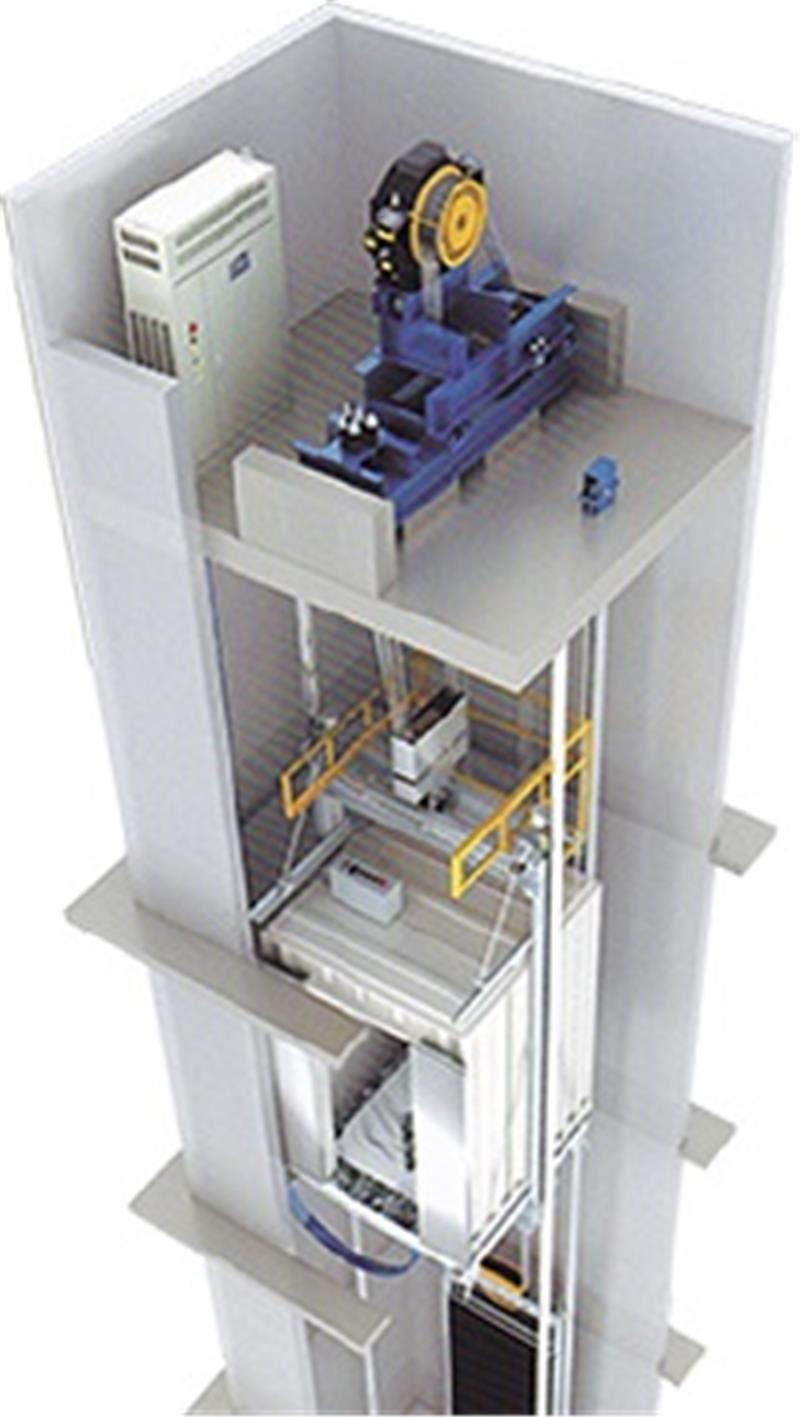

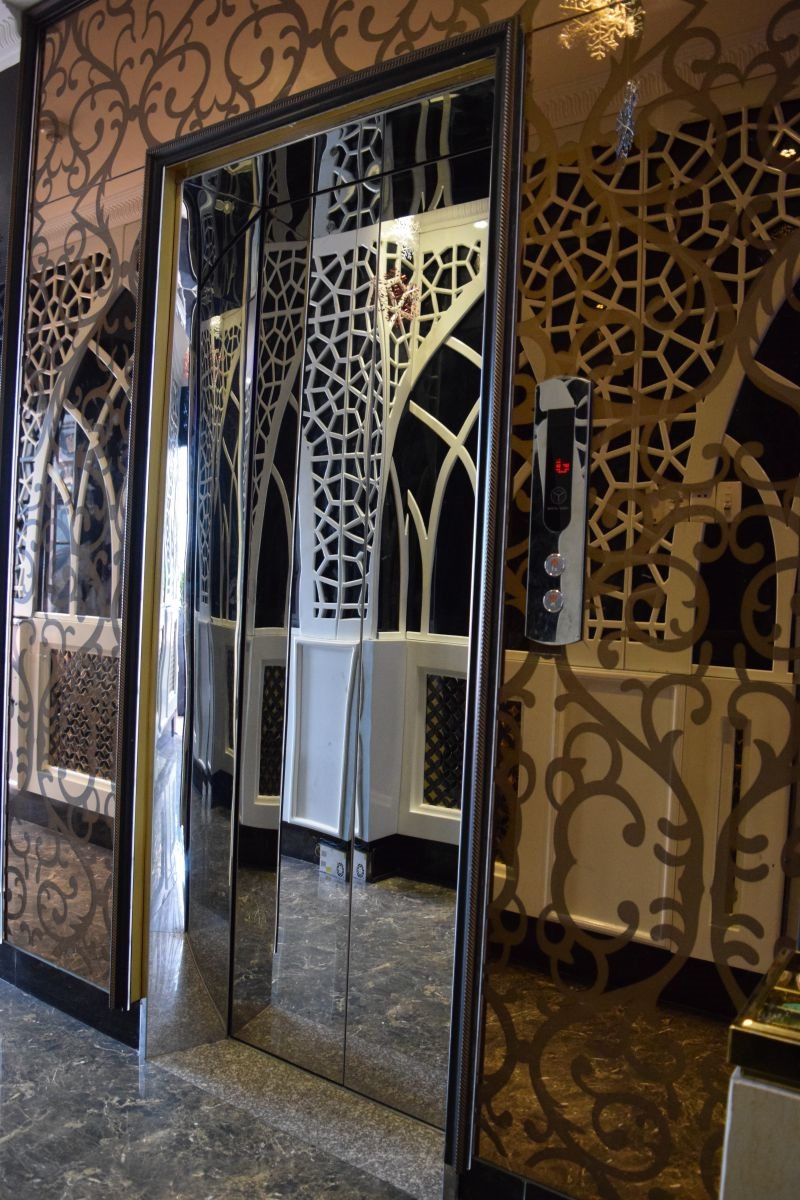

Thang máy tải khách có phòng máy là loại thang máy chuyên dùng tải khách, được sử dụng trong các khách sạn, nhà hàng, chung cư, trung tâm thương mại (loại 1 theo tiêu chuẩn TCVN 6395:2008). Loại thang này được thiết kế cho các công trình xây dựng hố thang có phòng đặt máy bên trên. Ngày nay, dòng thang máy tải khách có phòng máy có thể dùng một trong hai loại máy kéo có hộp số hoặc loại máy kéo không hộp số để truyền động thang.

II. Cấu tạo thang máy:

1. Hệ thống truyền động: có thể sử dụng loại máy kéo có hộp số (là loại máy kéo sử dụng động cơ điện không đồng bộ 3 pha kết hợp với hộp số trục vít bánh vít) hoặc loại máy kéo không hộp số (là loại máy kéo sử dụng động điện đồng bộ 3 pha nam châm vĩnh cữu).

2. Hệ thống điều khiển trung tâm (CPU): là bộ vi xử lý có chức năng điều khiển mọi hoạt động của thang máy, phối hợp tiếp nhận các dữ liệu điều kiện an toàn và lệnh điều khiển từ người sử dụng từ đó đưa ra các lệnh dừng tầng tương ứng. Gồm có các hệ điều khiển sau:

• Hệ điều khiển sử dụng PLC Mitsubishi

• Hệ điều khiển board vi xử lý STEP - China

• Hệ điều khiển board vi xử lý LISA – Germany

3. Hệ thống điều khiển gia tốc: sử dụng bộ biến đổi tần số - điện áp (VVVF) điều khiển tốc độ, moment động cơ dựa trên các tín hiệu xung điện hồi tiếp kín từ bộ mã hóa encoder, giúp tiết kiệm điện năng, dừng tầng chính xác, êm ái và an toàn. Có hai loại hệ thống điều khiển gia tốc:

• VVVF – FUJI

• VVVF – Yaskawa

4. Hệ thống điều khiển dẫn động cửa: sử dụng bộ biến đổi tần số-điện áp (VVVF) điều khiển tốc độ động cơ, xác định vị trí hành trình cửa dựa trên các tín hiệu xung điện hồi tiếp kín từ bộ mã hóa encoder, giúp cửa đóng, mở nhanh, chính xác, êm ái, tiết kiệm thời gian, nâng cao hiệu quả hoạt động thang máy. Gồm có:

• VVVF – FUJI

• VVVF – Panasonic

III. Tính năng an toàn:

Trang bị đầy đủ các thiết bị an toàn:

• Bộ giới hạn vận tốc Governor, bộ hãm an toàn (thắng cơ)

• Bảo vệ quá tải, bảo vệ mất phase, ngược phase, sụt áp, quá dòng

• Nút báo khẩn và liên lạc với bên ngoài qua hệ thống đàm thoại

• Đèn chiếu sáng khẩn cấp, khóa cửa an toàn

• Bộ cứu hộ tự động ARD, sử dụng trong trường hợp mất điện.

IV. Các tiện ích mở rộng:

• Điều khiển thang máy qua thiết bị di động (SMS).

• Điều khiển và giám sát thang máy qua Internet.

• LCD hiển thị tầng, gọi tầng cảm ứng (mTouch).

• Phát giọng nói khi đến tầng (tiện ích dành cho những người khiếm thính).

Xem chi tiết các thiết bị chính của thang máy tải khách có phòng máy tại đây.
